一 产品概述

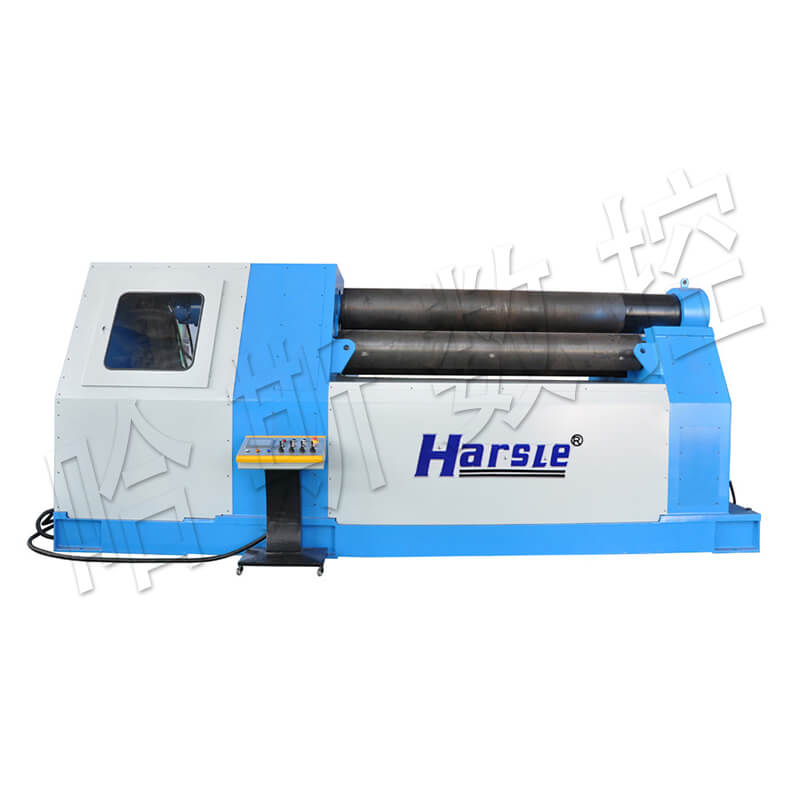

该四锟卷板机结构形式四辊式上辊为主传动,通过减速机的输出齿轮合与上辊齿齿轮啮合,为卷制板材提供组矩；下辊作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，以便实紧板材，为液压传动；在下辊的两侧设有侧辊并沿着机架导轨作倾斜运动，该机优点是板材端部预弯及卷圆可以在同一台设备上进行。W12数控四辊卷板机是我公司拥有自主知识产权的具备多种工件数据编程与存储、自动一键式卷制完成功能的全自动化卷圆成型设备，在国内数控四辊卷板机的研发生产以及市场应用方面处于领先地位。我公司研发的数控四辊卷板机控制系统更贴近于国内的本土化实际使用需求，简单易学，文化水平要求低。已成为进口数控卷板机的有力竞争者和替代产品。
二 主要参数
| 格型号 | 卷板厚度（mm） | 卷板宽度（mm） | 卷板速度（m/min） | 预弯板厚（mm） | 满载卷制直径（mm） | 上辊直径（mm） | 下辊直径（mm） | 侧辊直径（mm） | 主电机功率（KW） | 净重（T） | 外形尺寸（mm） |
| 8×2000 | 8 | 2000 | 6.1 | 6 | 450 | 280 | 260 | 180 | 11 | 8.6 | 5300×1400×1760 |
| 8×2500 | 8 | 2500 | 6.1 | 6 | 500 | 300 | 280 | 230 | 15 | 8.4 | 6100×2000×2070 |
| 12×2000 | 12 | 2000 | 5.45 | 10 | 550 | 300 | 280 | 230 | 15 | 15.5 | 5600×2000×2070 |
| 12×2500 | 12 | 2500 | 5.5 | 10 | 600 | 340 | 300 | 260 | 22 | 16 | 6300×2000×1800 |
| 16×2000 | 16 | 2000 | 5.5 | 12 | 600 | 340 | 300 | 260 | 22 | 17.5 | 5800×2000×1800 |
| 12×4000 | 12 | 4000 | 4 | 10 | 800 | 380 | 340 | 280 | 30 | 28.5 | 7600×2000×2150 |
| 16×2500 | 16 | 2500 | 6.5 | 12 | 600 | 350 | 320 | 280 | 30 | 16 | 6810×2000×1870 |
| 20×2000 | 20 | 2000 | 6.5 | 12 | 600 | 350 | 320 | 280 | 30 | 24.5 | 6000×2000×1850 |
| 20×2500 | 20 | 2500 | 6.5 | 16 | 900 | 400 | 380 | 320 | 37 | 32 | 6850×2000×2070 |
| 20×3000 | 20 | 3000 | 4.5 | 16 | 900 | 450 | 420 | 350 | 45 | 41 | 7310×2100×2200 |
| 25×2000 | 25 | 2000 | 6.5 | 22 | 800 | 400 | 380 | 320 | 37 | 35 | 6300×2300×2070 |
| 25×2500 | 25 | 2500 | 5 | 22 | 800 | 450 | 420 | 350 | 45 | 45 | 8000×2600×2100 |
| 25×3000 | 25 | 3000 | 5 | 22 | 1000 | 480 | 460 | 380 | 55 | 52 | 9000×3200×2500 |
| 25×4000 | 25 | 4000 | 4 | 22 | 1200 | 540 | 500 | 450 | 63 | 62 | 10100×3500×2900 |
| 30×2000 | 30 | 2000 | 5 | 25 | 1000 | 450 | 420 | 350 | 45 | 40 | 7500×2600×2500 |
| 30×2500 | 30 | 2500 | 4.5 | 25 | 1000 | 480 | 460 | 380 | 55 | 50 | 8400×2590×2600 |
| 30×3000 | 30 | 3000 | 4 | 25 | 1200 | 560 | 520 | 420 | 60 | 61 | 9200×3500×2900 |
| 30×4000 | 30 | 4000 | 4 | 25 | 1400 | 650 | 600 | 480 | 60 | 75 | 10200×3500×2900 |
| 40×2000 | 40 | 2000 | 4.5 | 36 | 1000 | 520 | 500 | 400 | 45 | 60 | 8200×3000×2500 |
| 40×2500 | 40 | 2500 | 4 | 36 | 1200 | 560 | 520 | 420 | 60 | 65 | 8700×3500×2900 |
| 40×3000 | 40 | 3000 | 4 | 36 | 1500 | 650 | 580 | 480 | 75 | 95 | 9200×3600×3000 |
| 40×4000 | 40 | 4000 | 3.5 | 36 | 1800 | 710 | 650 | 500 | 86 | 120 | 12500×4000×3500 |
| 50×2000 | 50 | 2000 | 4 | 45 | 1200 | 650 | 580 | 480 | 60 | 86 | 8500×3500×3000 |
| 50×2500 | 50 | 2500 | 4.5 | 45 | 1300 | 680 | 620 | 500 | 75 | 96 | 9000×4000×3300 |
| 50×3200 | 50 | 3200 | 4 | 45 | 1800 | 720 | 650 | 520 | 90 | 110 | 9800×4300×3500 |
| 65×2500 | 65 | 2500 | 4 | 50 | 1800 | 700 | 650 | 500 | 90 | 108 | 9500×4500×3700 |
| 60×3000 | 60 | 3000 | 4.5 | 50 | 2000 | 750 | 710 | 560 | 121 | 135 | 10000×4500×3800 |
三 产品描述
1、W12数控四辊卷板机配备可编程式数控系统，可存储数百种不同工件的自动卷制数据，实现一键调用，一键启动。无需人工操作，自动完成工件卷制。
2、该机型不仅满足圆形的自动卷制加工，还能满足各种弧形、方形、三角、扁圆，椭圆形等工件的自动化卷制。
3、操作系统配备EPS电子自动调平系统，可自动调整运动轴的平行度，保障产品质量。
4、该设备对料、预弯、卷圆在一次卷制过程中完成，预弯剩余直边量≤1.5倍板厚，卷圆精度高，可满足自动化焊接要求。
5、该机型采用倒置式侧辊油缸专利技术，在提高滑动稳定性减少设备故障的同时，可有效降低机身高度，最大程度满足地面安装需求，减少用户设备基坑等基础建设费用。
6、严格按照工艺要求，对机架等焊接件进行退火抛丸处理，去除内压力，提高机体强度及稳定性。
7、设备可选配内自动升料架和自动外托架等，可在卷制过程中有效控制工件卷制中的自重变形，辅助卷制，减少人工，提供产品质量和工作效率。
8、设备可选配四辊卷板机上辊卷锥装置专利技术，可满足用户卷制锥形工件的要求，该专利就有操作方便，使用成本低，卷制质量好等优势。
四 产品结构
该机结构型式四辊式，上辊为主传动，通过减速机的输出齿轮与上辊齿轮啮合，为卷制板材提供扭矩；下辊作垂直升降运动，通过液压缸内的液压作用于活塞而获得，以便加紧板材，为液压传动；在下辊的两侧设有侧辊并沿着机架导轨作倾运动，通过丝杆、丝母、蜗轮蜗杆或液压油缸驱动；该机优点是板材端部预弯及卷圆可以在同一台设备上进行。
一 产品概述
该四锟卷板机结构形式四辊式上辊为主传动,通过减速机的输出齿轮合与上辊齿齿轮啮合,为卷制板材提供组矩；下辊作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，以便实紧板材，为液压传动；在下辊的两侧设有侧辊并沿着机架导轨作倾斜运动，该机优点是板材端部预弯及卷圆可以在同一台设备上进行。W12数控四辊卷板机是我公司拥有自主知识产权的具备多种工件数据编程与存储、自动一键式卷制完成功能的全自动化卷圆成型设备，在国内数控四辊卷板机的研发生产以及市场应用方面处于领先地位。我公司研发的数控四辊卷板机控制系统更贴近于国内的本土化实际使用需求，简单易学，文化水平要求低。已成为进口数控卷板机的有力竞争者和替代产品。
二 主要参数
| 格型号 | 卷板厚度（mm） | 卷板宽度（mm） | 卷板速度（m/min） | 预弯板厚（mm） | 满载卷制直径（mm） | 上辊直径（mm） | 下辊直径（mm） | 侧辊直径（mm） | 主电机功率（KW） | 净重（T） | 外形尺寸（mm） |
| 8×2000 | 8 | 2000 | 6.1 | 6 | 450 | 280 | 260 | 180 | 11 | 8.6 | 5300×1400×1760 |
| 8×2500 | 8 | 2500 | 6.1 | 6 | 500 | 300 | 280 | 230 | 15 | 8.4 | 6100×2000×2070 |
| 12×2000 | 12 | 2000 | 5.45 | 10 | 550 | 300 | 280 | 230 | 15 | 15.5 | 5600×2000×2070 |
| 12×2500 | 12 | 2500 | 5.5 | 10 | 600 | 340 | 300 | 260 | 22 | 16 | 6300×2000×1800 |
| 16×2000 | 16 | 2000 | 5.5 | 12 | 600 | 340 | 300 | 260 | 22 | 17.5 | 5800×2000×1800 |
| 12×4000 | 12 | 4000 | 4 | 10 | 800 | 380 | 340 | 280 | 30 | 28.5 | 7600×2000×2150 |
| 16×2500 | 16 | 2500 | 6.5 | 12 | 600 | 350 | 320 | 280 | 30 | 16 | 6810×2000×1870 |
| 20×2000 | 20 | 2000 | 6.5 | 12 | 600 | 350 | 320 | 280 | 30 | 24.5 | 6000×2000×1850 |
| 20×2500 | 20 | 2500 | 6.5 | 16 | 900 | 400 | 380 | 320 | 37 | 32 | 6850×2000×2070 |
| 20×3000 | 20 | 3000 | 4.5 | 16 | 900 | 450 | 420 | 350 | 45 | 41 | 7310×2100×2200 |
| 25×2000 | 25 | 2000 | 6.5 | 22 | 800 | 400 | 380 | 320 | 37 | 35 | 6300×2300×2070 |
| 25×2500 | 25 | 2500 | 5 | 22 | 800 | 450 | 420 | 350 | 45 | 45 | 8000×2600×2100 |
| 25×3000 | 25 | 3000 | 5 | 22 | 1000 | 480 | 460 | 380 | 55 | 52 | 9000×3200×2500 |
| 25×4000 | 25 | 4000 | 4 | 22 | 1200 | 540 | 500 | 450 | 63 | 62 | 10100×3500×2900 |
| 30×2000 | 30 | 2000 | 5 | 25 | 1000 | 450 | 420 | 350 | 45 | 40 | 7500×2600×2500 |
| 30×2500 | 30 | 2500 | 4.5 | 25 | 1000 | 480 | 460 | 380 | 55 | 50 | 8400×2590×2600 |
| 30×3000 | 30 | 3000 | 4 | 25 | 1200 | 560 | 520 | 420 | 60 | 61 | 9200×3500×2900 |
| 30×4000 | 30 | 4000 | 4 | 25 | 1400 | 650 | 600 | 480 | 60 | 75 | 10200×3500×2900 |
| 40×2000 | 40 | 2000 | 4.5 | 36 | 1000 | 520 | 500 | 400 | 45 | 60 | 8200×3000×2500 |
| 40×2500 | 40 | 2500 | 4 | 36 | 1200 | 560 | 520 | 420 | 60 | 65 | 8700×3500×2900 |
| 40×3000 | 40 | 3000 | 4 | 36 | 1500 | 650 | 580 | 480 | 75 | 95 | 9200×3600×3000 |
| 40×4000 | 40 | 4000 | 3.5 | 36 | 1800 | 710 | 650 | 500 | 86 | 120 | 12500×4000×3500 |
| 50×2000 | 50 | 2000 | 4 | 45 | 1200 | 650 | 580 | 480 | 60 | 86 | 8500×3500×3000 |
| 50×2500 | 50 | 2500 | 4.5 | 45 | 1300 | 680 | 620 | 500 | 75 | 96 | 9000×4000×3300 |
| 50×3200 | 50 | 3200 | 4 | 45 | 1800 | 720 | 650 | 520 | 90 | 110 | 9800×4300×3500 |
| 65×2500 | 65 | 2500 | 4 | 50 | 1800 | 700 | 650 | 500 | 90 | 108 | 9500×4500×3700 |
| 60×3000 | 60 | 3000 | 4.5 | 50 | 2000 | 750 | 710 | 560 | 121 | 135 | 10000×4500×3800 |
三 产品描述
1、W12数控四辊卷板机配备可编程式数控系统，可存储数百种不同工件的自动卷制数据，实现一键调用，一键启动。无需人工操作，自动完成工件卷制。
2、该机型不仅满足圆形的自动卷制加工，还能满足各种弧形、方形、三角、扁圆，椭圆形等工件的自动化卷制。
3、操作系统配备EPS电子自动调平系统，可自动调整运动轴的平行度，保障产品质量。
4、该设备对料、预弯、卷圆在一次卷制过程中完成，预弯剩余直边量≤1.5倍板厚，卷圆精度高，可满足自动化焊接要求。
5、该机型采用倒置式侧辊油缸专利技术，在提高滑动稳定性减少设备故障的同时，可有效降低机身高度，最大程度满足地面安装需求，减少用户设备基坑等基础建设费用。
6、严格按照工艺要求，对机架等焊接件进行退火抛丸处理，去除内压力，提高机体强度及稳定性。
7、设备可选配内自动升料架和自动外托架等，可在卷制过程中有效控制工件卷制中的自重变形，辅助卷制，减少人工，提供产品质量和工作效率。
8、设备可选配四辊卷板机上辊卷锥装置专利技术，可满足用户卷制锥形工件的要求，该专利就有操作方便，使用成本低，卷制质量好等优势。
四 产品结构
该机结构型式四辊式，上辊为主传动，通过减速机的输出齿轮与上辊齿轮啮合，为卷制板材提供扭矩；下辊作垂直升降运动，通过液压缸内的液压作用于活塞而获得，以便加紧板材，为液压传动；在下辊的两侧设有侧辊并沿着机架导轨作倾运动，通过丝杆、丝母、蜗轮蜗杆或液压油缸驱动；该机优点是板材端部预弯及卷圆可以在同一台设备上进行。
