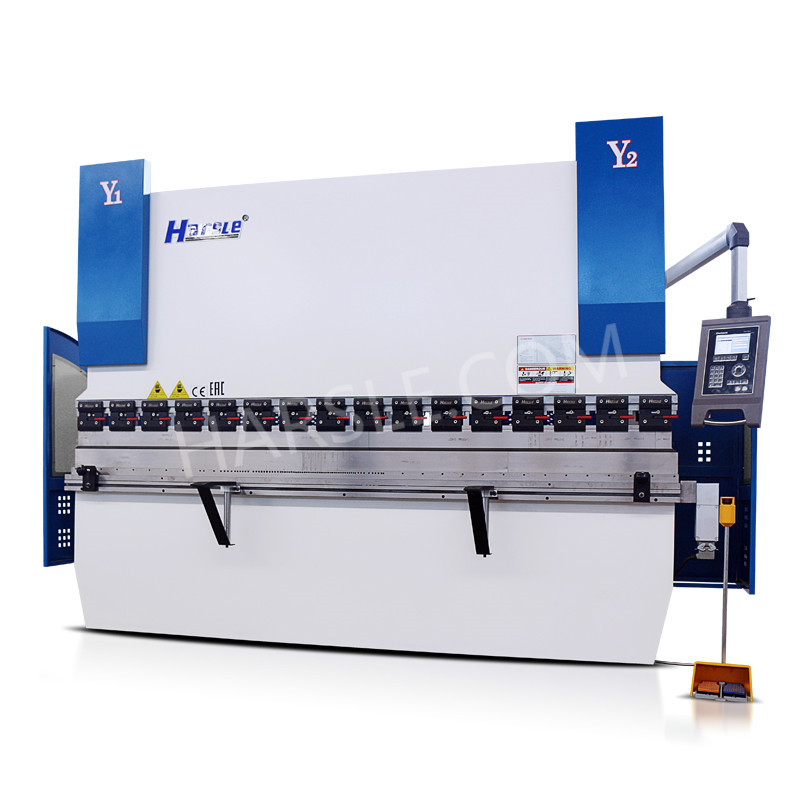

WE67K-100T / 3200电动液压折弯机。
●整个焊接机结构实现了高刚性，机床采用ANSYS软件设计，确保了数控折弯机的可靠性和精度。
●WE67K系列数控折弯机根据用户的喜好进行了重新设计，以提高生产率，并将成本保持在最低水平，具有高弯曲精度和低成本维护。
●通过使用来自世界着名品牌Rexroth-Germany的同步气缸和比例阀，可以获得高质量和重复的弯曲精度。
●通过输入金属板材信息，板材尺寸和冲头以及模具尺寸，可以实现弯曲角度计算和后挡料位置计算。
●加冠系统可以自动与CNC控制器配合使用，实现更高的弯曲精度和线性度。液压凸面和电动打鸣系统是可选的。
●带有多个轴的CNC后挡料可以很好地与不同形状的工件配合使用。
●比普通折弯机更高的自由下降速度，更高的弯曲速度和更高的回程速度。
 DA-52S ●快速，一页编程。 ●热键导航。 ●7个宽屏彩色TFT。 ●最多4个轴（Y1，Y2和2个辅助轴）。 ●加冠控制。 ●工具/材料/产品库。 ●USB，外围接口。 ●先进的Y轴控制算法，适用于闭环和开环阀。 ●基于面板的控制器，带可选外壳。 |
没有。 | 项目 | 单元 | 100T / 3200 |
1 | 弯曲力 | 千牛 | 1000 |
2 | 弯曲长度 | 毫米 | 3200 |
3 | 列距离 | 毫米 | 2700 |
4 | 喉咙深度 | 毫米 | 400 |
5 | 气缸行程（Y1，Y2） | 毫米 | 200 |
6 | 模具装载高度（日光） | 毫米 | 420 |
7 | Y轴下降速度 | 毫米/秒 | 180 |
8 | Y轴返回速度 | 毫米/秒 | 120 |
9 | Y轴的写字速度 | 毫米/秒 | 4〜15（可调） |
10 | Y轴精度 | 毫米 | ±0.01 |
11 | 工件线性度 | 毫米 | 0.3 /米 |
12 | 最大背距距离 | 毫米 | 500 |
13 | X轴和R轴速度 | 毫米/秒 | 400 |
14 | X轴和R轴精度 | 毫米 | ±0.01 |
15 | 前滑臂 | 个 | 2 |
16 | 弯曲角度精度 | （'） | ≤±18 |
17 | 后挡指止动器 | 个 | 4 |
18 | 主电机 | KW | 7.5 |
19 | 尺寸 | 长度（mm） | 3300 |
宽度（mm） | 1580 | ||
高度（mm） | 2400 | ||
20 | 重量 | 公斤 | 8500 |
1 | 系统控制 | DELEM | 荷兰 |
2 | 主电机 | SEIMENS | 德国 |
3 | 电气元件 | SCHNEIDER | 法国 |
4 | 液压系统 | REXROTH | 德国 |
5 | 比例阀 | REXROTH | 德国 |
6 | 液压泵 | SUNNY | 美国 |
7 | 线性编码器 | FAGOR | 西班牙 |
8 | 脚踏开关 | KACON | 韩国 |
9 | 油管接头 | EMB | 德国 |
10 | 滚珠丝杠直线导轨 | HIWIN | 台湾 |
11 | 伺服电机和驱动器 | 安川 | 日本 |
12 | 密封圈 | NOK | 日本 |
13 | 快速夹紧 | HARSLE | 中国 |
14 | CNC冲床和模具 | 用于不同弯曲产品的分段冲头和模具 | |
没有。 | 项目 | 单元 | 数量 |
1 | 冲床和死 | 组 | 1 |
2 | 前支撑臂 | 片 | 2 |
3 | 脚踏开关 | 片 | 1 |
4 | O形圈和组合垫圈 | 组 | 1 |
5 | 基础螺栓 | 组 | 1 |
6 | 油枪 | 片 | 1 |
7 | 内六角扳手 | 组 | 1 |
8 | 操作手册 | 复制 | 1 |
