液压机(又名:油压机)是一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺,如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。它的原理是利用帕斯卡定律制成的利用液体压强传动的机械,种类很多。当然,用途也根据需要是多种多样的。如按传递压强的液体种类来分,有油压机和水压机两大类。水压机产生的总压力较大,常用于锻造和冲压。锻造水压机又分为模锻水压机和自由锻水压机两种。模锻水压机要用模具,而自由锻水压机不用模具。我国制造的第一台万吨水压机就是自由锻造水压机。

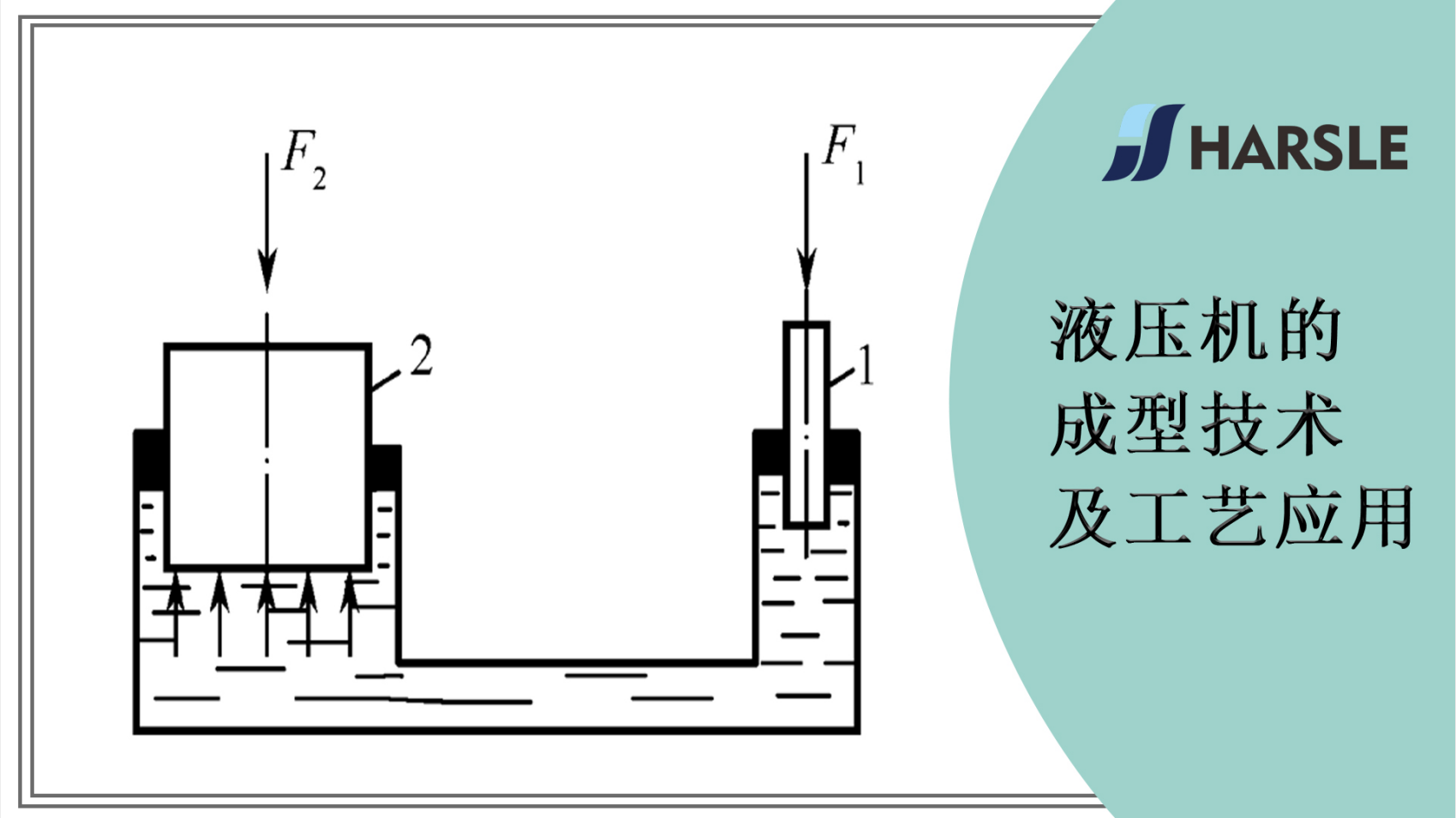

液压机液压机的工作原理:大、小柱塞的面积分别为S2、S1,柱塞上的作用力分别为F2、F1。根据帕斯卡原理,密闭液体压强各处相等,即F2/S2=F1/S1=p;F2=F1(S2/S1)。表示液压的增益作用,与机械增益一样,力增大了,但功不增益,因此大柱塞的运动距离是小柱塞运动距离的S1/S2倍。
基本原理是油泵把液压油输送到集成插装阀块,通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔,在高压油的作用下,使油缸进行运动。液压机是利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构,一般为积式油泵。为了满足执行机构运动速度的要求, 选用一个油泵或多个油泵。低压(油压小于2.5MP)用齿轮泵;中压(油压小于6.3MP)用叶片泵;高压(油压小于32.0MP)用柱塞泵。各种可塑性 材料的压力加工和成形,如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形,同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
与传统的冲压工艺相比,液压成形工艺在减轻重量、减少零件数量和模具数量、提高刚度与强度、降低生产成本等方面具有明显的技术和经济优势,在工业领域尤其是汽车工业中得到了越来越多的应用。
在汽车工业及航空、航天等领域,减轻结构质量以节约运行中的能量是人们长期追求的目标,也是先进制造技术发展的趋势之一。液压成形就是为实现结构轻量化的一种先进制造技术。
液压成形也被称为“内高压成形”,它的基本原理是以管材作为坯料,在管材内部施加超高压液体同时,对管坯的两端施加轴向推力,进行补料。在两种外力的共同作用下,管坯材料发生塑性变形,并最终与模具型腔内壁贴合,得到形状与精度均符合技术要求的中空零件。
对于空心变截面结构件,传统的制造工艺是先冲压成形两个半片,然后再焊接成整体,而液压成形则可以一次整体成形沿构件截面有变化的空心结构件。与冲压焊接工艺相比,液压成形技术和工艺有以下主要优点:
(1) 减轻质量,节约材料。对于汽车发动机托架、散热器支架等典型零件,液压成形件比冲压件减轻20%~40%;对于空心阶梯轴类零件,可以减轻40%~50%的重量。
(2)减少零件和模具数量,降低模具费用。液压成形件通常只需要1套模具,而冲压件大多需要多套模具。液压成形的发动机托架零件由6个减少到1个,散热器支架零件由17个减少到10个。
(3)可减少后续机械加工和组装的焊接量。以散热器支架为例,散热面积增加43%,焊点由174个减少到20个,工序由13道减少到6道,生产率提高66%。
(4)提高强度与刚度,尤其是疲劳强度,如液压成形的散热器支架,其刚度在垂直方向可提高39%,水平方向可提高50%。
(5)降低生产成本。根据对已应用液压成形零件的统计分析,液压成形件的生产成本比冲压件平均降低15%~20%,模具费用降低20%~30%。
液压机常见优缺点 | |
优点 | 缺点 |
1.很容易实现机器的自动化,当采用电液联合控制后,不仅可实现更高程度的自动控制过程,而且可以实现遥控。 | 1.由于流体流动的阻力和泄露较大,所以效率较低。如果处理不当,泄露不仅污染场地,而且还可能引起火灾和爆炸事故。 |
2.一般采用矿物油作为工作介质,相对运动面可自行润滑,使用寿命长。 | 2.由于工作性能易受到温度变化的影响,因此不宜在很高或很低的温度条件下工作。 |
3.操纵控制方便,可实现大范围的无级调速(调速范围达2000:1)。 | 3.液压传动出故障时不易找出原因;使用和维修要求有较高的技术水平。 |
4.液压传动到各种元件,可以根据需要方便、灵活地来布置。 | 4.由于液体的泄露及可压缩性影响,不能得到严格的传动比。 |
5.重量轻、体积小、运动惯性小、反应速度快。 | 5.液压元件的制造精度要求较高,因而价格较贵。 |
6.很容易实现直线运动。 | |
7.可自动实现过载保护。 |
按结构形式现主要分为四柱式、单柱式(C型)、卧式、立式框架、万能液压机等。按用途主要分为金属成型、折弯、拉伸、冲裁、粉末(金属,非金属)成型、压装、挤压等。常见的类型有以下几种:
热锻液压机:大型锻造液压机是能够完成各种自由锻造工艺的锻造设备,是锻造行业使用最广泛的设备之一。目前有800T、1600T、2000T、2500T、3150T、4000T、5000T等系列规格的锻造液压机。
四柱液压机:该液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷(热)挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。四柱液压机可分为四柱两梁液压机、四柱三梁液压机、四柱四梁液压机等。
单柱液压机(单臂液压机):可扩展工作范围,利用三面空间,加长液压缸行程(可选装),最大可伸缩260mm-800mm,可预置工作压力;液压系统散热装置。
龙门式液压机:可对机器零部件进行装配、拆卸、校直、压延、拉伸、折弯、冲孔等工作,真正实现一机多用。该机工作台能上下移动,大小扩展了机器开合高度,使用更方便。
双柱液压机:本系列产品适用于各类零部件的压装、调弯整形、压印压痕、翻边、冲孔及小零件的浅拉伸;金属粉末制品的成型等加工工艺。采用电动控制,设有点动及半自动循环,可保压延时,并具有良好的滑块导向性,操作方便、易于维修、经济耐用。根据用户的需要可增设热工仪表、顶出缸、行程数显、计数等功能。
本设备特别适合于中心载荷零件的弯曲、成型、翻边等多种工艺,配上冲裁缓冲装置后,还可以用于冲孔,落料加工,是船舶行业、压力容器行业、化工等行业的首选产品。用于金属薄板零件的拉伸成型、翻边、弯曲和冲压等工艺,也可用于一般的压制工艺,可根据用户需要增加冲裁缓冲、打料、移动工作台等装置。除了用于锻压成形外,三梁四柱液压机也可用于矫正、压装、打包、压块和压板等。还可用于轴类零件的压制工艺,型材的校准、扣压、压装工艺以及板材零件的弯曲、定型、压印、套型、拉伸、可塑性材料的压制工艺,如冲压、弯曲、翻边薄拉伸等作业,也可以从事校正、压装、塑料制品及粉末制品的压制成型作业。因其应用范围广泛也被称为万能液压机。
液压成形工艺的适用材料包括碳钢、不锈钢、铝合金、铜合金及镍合金等,原则上适用于冷成形的材料均适用于液压成形工艺。主要针对汽车配件厂,电子厂,电器厂,热处理厂,车辆配件厂,齿轮厂,空调配件厂。液压成形工艺在汽车、航空、航天和管道等行业有着广泛的应用,主要适用于:沿构件轴线变化的圆形、矩形或异型截面空心结构件,如汽车的排气系统异型管件;非圆截面空心框架,如发动机托架、仪表盘支架、车身框架(约占汽车质量的11%~15%);空心轴类工件和复杂管件等。
保养及维护
1.工作用油推荐采用32号、46号抗磨液压油,使用油温在15~60摄氏度范围内。
2.油液进行严格过滤后才允许加入油箱。
3.工作油液每一年更换一次,其中第一次更换时间不应超过三个月。
4.滑块应经常注润滑油,立柱外表露面应经常保持清洁,每次工作前应先喷注机油。
5.在公称压力500T下集中载荷最大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。
6.每半年校正检查一次压力表。
7.机器较长期停用,应将各部位表面擦洗干净并涂以防锈油。
安全操作事项
1.不了解机器结构性能或操作程序者不应擅自开动机器。
2.机器在工作过程中,不应进行检修和调整模具。
3.当机器发现严重漏油或其它异常(如动作不可靠、噪声大、振动等)时应停车分析原因,设法排除,不得带病投入生产。
4.不得超载或超过最大偏心距使用。
5.严禁超过滑块的最大行程,模具闭合高度最小不得小于600mm。
6.电气设备接地必须牢固可靠。
7.每天工作结束将滑块放至最低位置。
